隨著機械設備性能使用的提高，其對滾動軸承的使用要求及性能也日趨多樣化，那我們?cè)谶x擇滾動軸承類型時，怎樣選擇最為合適的類型呢？通常情況下，我們會考慮到軸系內的軸承配置、安裝、拆卸的難易度，軸承占用的空間，尺寸及軸承市場性等可以進行選擇軸承的類型，為了能讓我們使用更為合適的軸承類型，下面中華軸承網針對不同軸承要點的分析教大家如何選型最合適的類型。

1、安裝空間與軸承類型

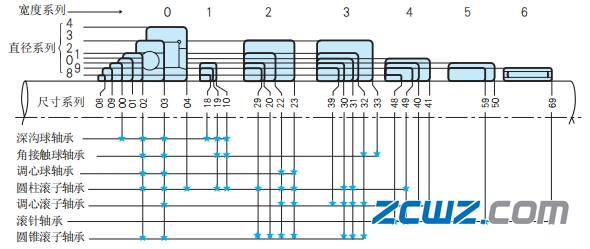

允許用于滾動軸承與其外圍的設計空間有限。必須在其限度內，選擇軸承類型、尺寸。機械設計多首先確定軸徑，所以，大多以軸承內徑為基準進行選型。滾動軸承有許多尺寸系列和結構形式已實現標準化，可以從中選擇最合適的軸承類型。圖1表示向心軸承的尺寸系列及其相應的軸承類型。

圖1 向心軸承的尺寸系列和結構形式

2、載荷與軸承類型

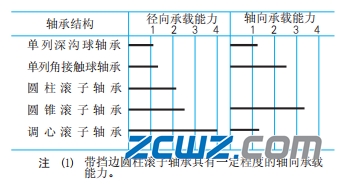

按軸承類型比較將表示軸承承載能力的基本額定載荷及由此得到的軸向承載能力，大致如圖2所示。比較同一尺寸
系列的軸承，滾子軸承比球軸承的承載能力大,適用于有沖擊載荷的工況。

圖2  按照軸承類型比較承載能力

3、極限轉速與軸承類型

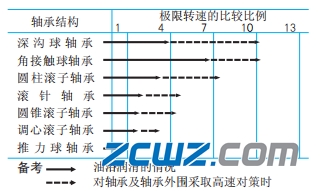

滾動軸承所允許的極限轉速，除軸承類型外，還因保持架形式、材料、軸承載荷、潤滑方法、冷卻狀態等而異。就一般的油浴潤滑情況下，按極限轉速由大到小順序排列軸承類型，大致如圖3所示。

圖3 按照軸承類型比較極限轉速

4、內、 外圈的傾斜與軸承類型

因負荷引起的軸的撓曲、軸或軸承座精度不良、安裝誤差等等，使軸承內圈與外圈之間產生傾斜。軸承允許的傾斜角，因軸承類型，使用條件而異，通常小于1.0012弧度(4′)。

在預料內、外圈會有大的傾斜時，則選擇調心球軸承，調心滾子軸承，帶座外球面球軸承等具有調心功能的軸承類型。(圖4, 圖5)

圖4 調心滾子軸承的容許調心角

圖5 帶座外球面軸承的容許調心角

5、剛度與軸承類型

滾動軸承承受載荷后，滾動體與滾道的接觸部分會產生彈性變形。軸承的剛度，取決于軸承載荷與內、外圈及滾動體的彈性變形量之比。

機床主軸等必須提高軸與軸承的剛度。所以，多選用承載后變形比球承軸小的滾子軸承。

而且，通過預緊，使軸承處于負游隙狀態，可提高軸承的剛度。它適用于角接觸球軸承，圓錐滾子軸承等。

6、噪音、力矩與軸承類型

滾動軸承采用精密加工技術制造，噪音、力矩小。深溝球軸承、圓柱滾子軸承等根據用途規定有噪音等級，高精度微型球軸承，對啟動力矩作了規定。

如電動機、計量?jī)x器之類要求低噪音，低力矩的儀器，適合使用深溝球軸承。

7、旋轉精度 與軸承類型

機床主軸等要求旋轉體跳動精度高，增壓機之類要求轉速高的用途，應選用精度等級5級、4級、2級等高精度軸承。

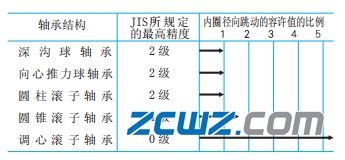

滾動軸承的旋轉精度，不同項目均有規定。類型不同，規定的等級也不同。按軸承類型不同分別與規定的最高旋轉精度，內圈的徑向跳動比較如圖3.6所示。

因而，要求旋轉精度高的用途，多選用深溝球軸承、角接觸球軸承、圓柱滾子軸承等。

圖6 軸承類型不同，內圈徑向跳動的容許值

8、安裝、拆卸與軸承類型

圓柱滾子軸承、滾針軸承、圓錐滾子軸承等內圈和外圈可以分離的結構形式，便于安裝和拆卸。因定期檢查，軸承的拆卸、安裝比較頻繁的情況下，上述結構形式的軸承比較適用。

錐孔調心球軸承、調心滾子軸承(小型)等，使用襯套，比較容易拆卸和安裝。
